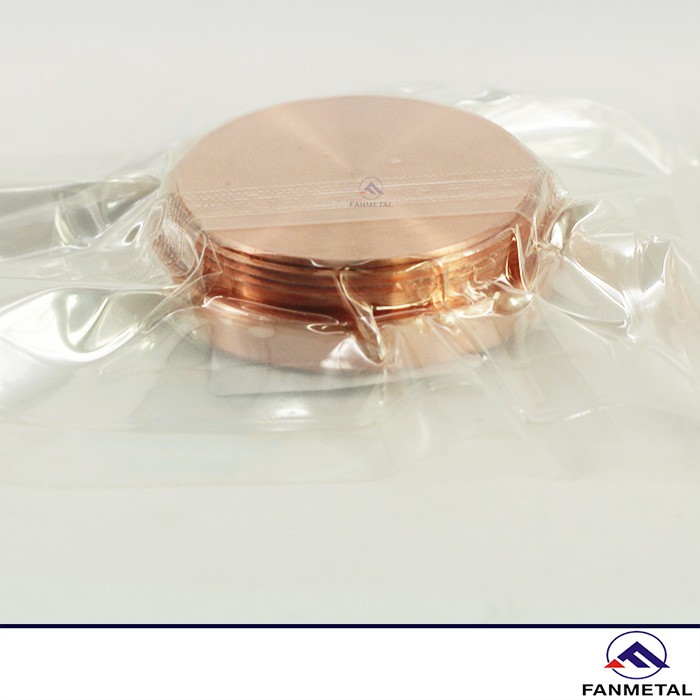

Copper Sputtering Target inntar en kjerneposisjon innen mange felt som halvlederproduksjon, fotovoltaisk industri, displayteknologi og så videre med sine utmerkede fysiske og kjemiske egenskaper. Som det viktigste råmaterialet for IC- og filmproduksjon, påvirker kvaliteten på Copper Sputtering Target direkte ytelsen og påliteligheten til sluttproduktet.
1. Produksjonsprosess
Renhet er en av nøkkelfaktorene som påvirker ytelsen til kobbersputteringsmålet, og kobber kreves vanligvis for å være 99,99 % rent eller høyere. Det valgte kobbermaterialet med høy renhet smeltes i et kontrollert miljø for å unngå innføring av urenheter. Det smeltede kobberet helles deretter i en forhåndstilberedt form og avkjøles for å dannes. Dette trinnet kontrollerer kjølehastigheten og retningen til kobberet for å unngå interne defekter. Deretter, gjennom valseprosessen, blir det støpte kobberstykket behandlet til en plate med spesifikk tykkelse. Under valseprosessen kontrolleres trykket og hastigheten nøyaktig for å sikre jevnheten og flatheten til materialet. Til slutt, i henhold til kundenes spesifikke behov, blir den rullede kobberplaten kuttet, stanset og annen mekanisk behandling for å lage en bestemt form og størrelse på målmaterialet.
2. Utmerkede funksjoner
(1) Høy renhet: Copper Sputtering Target kreves vanligvis å ha svært høy renhet, vanligvis 99,99 % eller høyere, noe som sikrer at et belegg av høy kvalitet kan oppnås under filmavsetningsprosessen, noe som reduserer risikoen for innføring av urenheter. Det er viktig å forbedre ytelsen til halvlederenheter og solcellemoduler.
(2) Utmerket elektrisk ledningsevne: Kobber som et utmerket ledende materiale, dets målform opprettholder en høy ledningsevne, noe som er spesielt kritisk for fremstilling av ledende baner i elektroniske enheter.
(3) Høy varmeledningsevne: sikrer at varme effektivt kan overføres under bruk, reduserer energiforbruket og forbedrer produksjonseffektiviteten og produktkvaliteten.
(4) Gode mekaniske egenskaper: med god duktilitet og seighet, lett å bearbeide til forskjellige former og størrelser for å møte behovene til forskjellige applikasjoner.
(5) Lang levetid: dens gode mekaniske egenskaper og overflatebehandlingsteknologi gjør at den har en høyere utnyttelsesgrad og mindre vedlikeholdsbehov i produksjonsprosessen, og forbedrer dermed produksjonseffektiviteten.
(6) Sterk tilpasningsevne: De utmerkede fysiske og kjemiske egenskapene til Copper Target Back Plate gjør den allment anvendelig for en rekke høyteknologiske produksjonsfelt, for eksempel integrerte kretser, fotovoltaisk kraftproduksjon og skjermteknologi.
3. Søknadsfelt
(1) Halvlederindustri
Integrert kretsproduksjon: Kobbers høye ledningsevne gjør det til et ideelt materiale for tilkobling av transistorer, og forbedrer ytelsen og energieffektiviteten til ics.
Tynnfilmavsetningsteknologi: Gjennom fysisk dampavsetning (PVD) og andre teknologier, bruk av Copper Target Back Plate for å danne en tynn film på underlaget, kan disse filmene brukes til å produsere kretskort og brikker.
(2) Fotovoltaisk industri
Copper Sputtering Target spiller en nøkkelrolle i prosessen med å lage tynne filmer for solceller, spesielt i produksjonen av kobber indium gallium selen (CIGS) solceller. Kobbers utmerkede ledende egenskaper og kjemiske stabilitet gjør det til en viktig del av denne typen batterimateriale, som i stor grad forbedrer effektiviteten til solenergikonvertering.
(3) Elektronisk skjermteknologi
Liquid crystal display (LCD): Copper Sputtering Target brukes ofte til å produsere tynnfilmkretser i LCDS, og dens høye ledningsevne sikrer at signaler overføres raskt og nøyaktig, og forbedrer skjermkvaliteten og enhetens responshastighet.
Organisk lysemitterende diode (OLED) : I OLED-skjermteknologi bidrar den høye elektriske ledningsevnen og gode varmeledningsegenskapene til kobber til å forbedre lyseffektiviteten og levetiden til OLED-skjermer.
